Piec mikrofalowy do podgrzewania gumy PMG-01
Wstępne rozgrzewanie materiału z ekstrudera i inicjowanie procesu wulkanizacji.
Zapytaj o to rozwiązanie ↗
O URZĄDZENIU
Technologia
w praktyce.

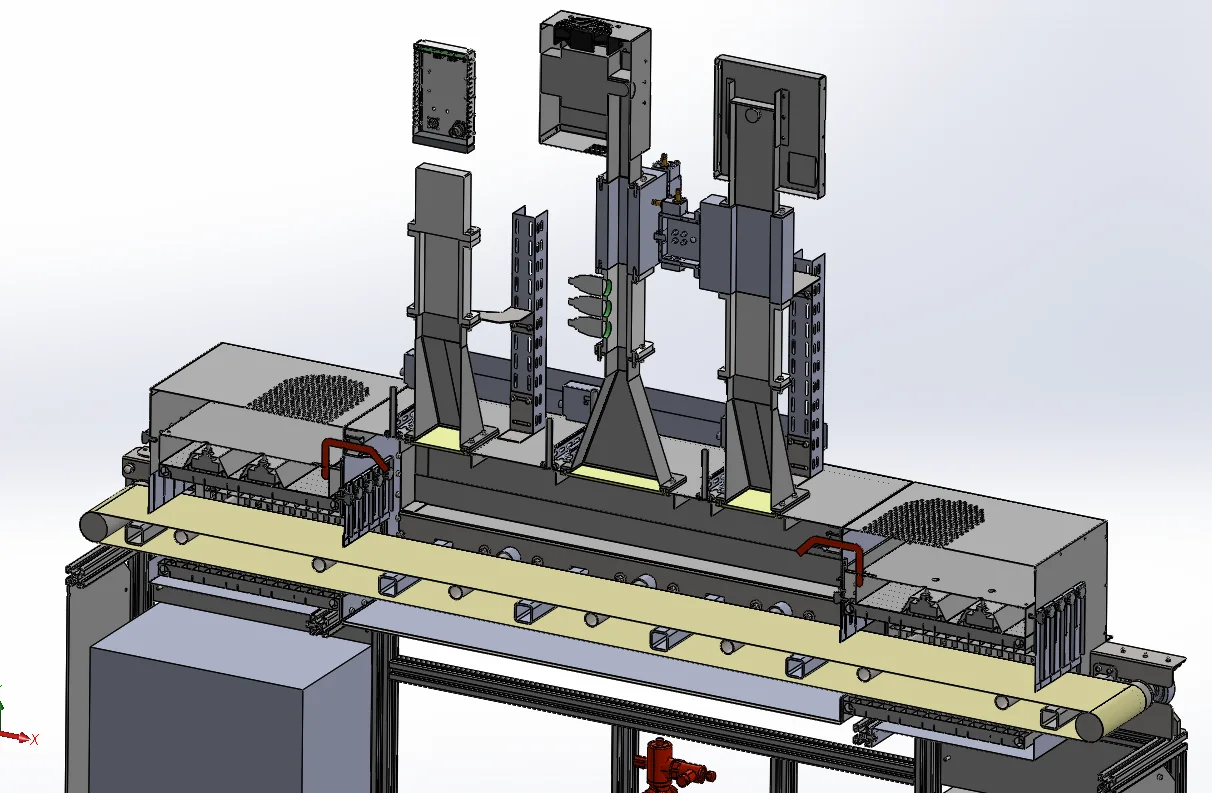

Piec taśmowy wykorzystuje mikrofale oraz podczerwień do podgrzewania gumy. Po przejściu przez urządzenie materiał trafia do kolejnego tunelu podczerwieni, gdzie kontynuowany jest proces. Sterowanie CoDeSys umożliwia nastawy temperatury i mocy oraz wybór aktywnych sekcji.
Rozwiązania konstrukcyjne
- Regulowana prędkość transportu.

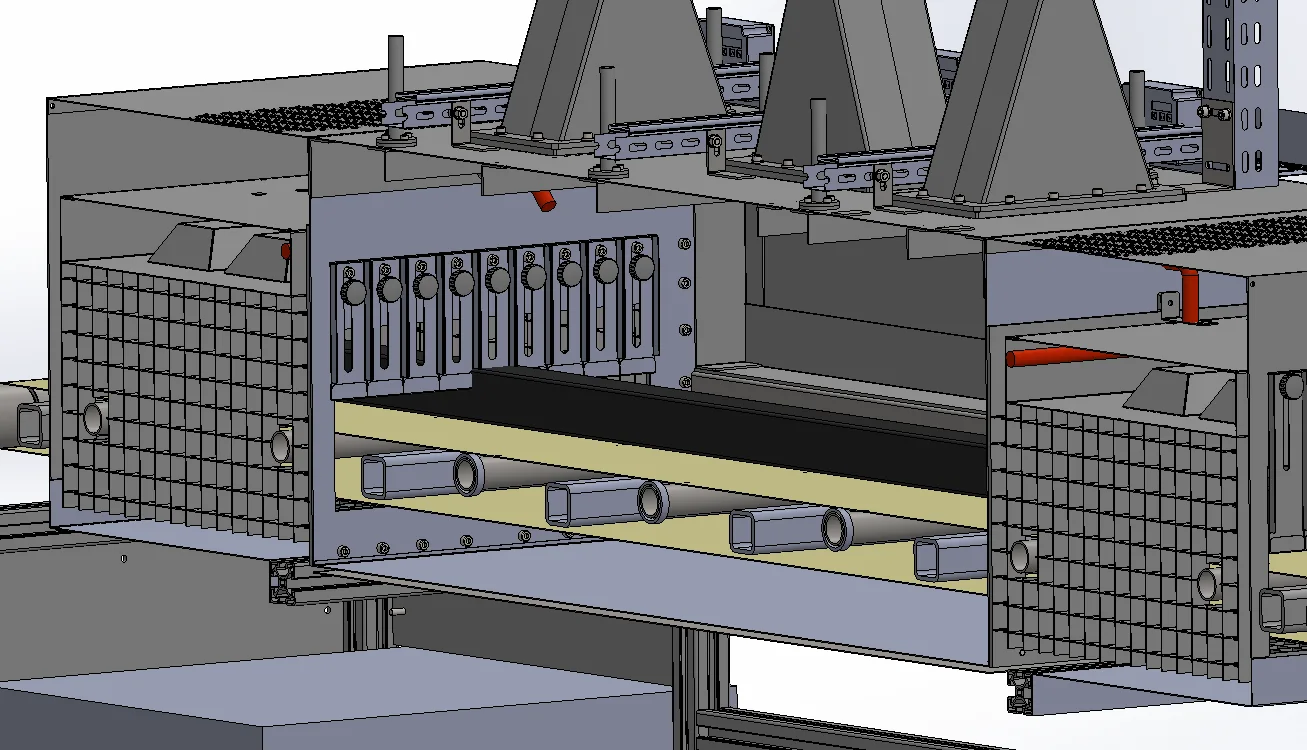

- Czujniki wycieku mikrofal przy wejściu i wyjściu.
- Przygotowany trzeci falowód do późniejszej rozbudowy.
PARAMETRY KONFIGURACJI
Konkrety.
Od tego zaczynamy.
Prezentujemy parametry opisanego urządzenia. Konfigurację nowego projektu dobieramy do materiału i wymaganej skali procesu.
- Generatory MW
- 2 × 3 kW
- Podczerwień
- 4 × 600 W
- Taśma
- 0,08–7 m/min
- Częstotliwość
- 2,45 GHz
- Wstępne rozgrzewanie materiału
- Do 200 °C
- Obudowa
- Stal nierdzewna
- Kontrola procesu
- Pirometry oraz pomiar mocy padającej i odbitej
Wartość 2 × 3 kW opisuje generatory. Instrukcja wskazuje ograniczenie nastawy jednego z nich do 2700 W dla wydłużenia żywotności magnetronu.
Dane: Instrukcja PMG-01, wrzesień 2023.
Z BLISKA
Konstrukcja i detale.
